產品概述

光伏板組件是一種暴露在陽光下便會產生直流電的發電裝置,由幾乎全部以半導體物料(例如硅)制成的薄身固體光伏電池組成。簡單的光伏電池可為手表及計算機提供能源,較復雜的光伏系統可為房屋照明,并為電網供電。光伏板組件可以制成不同形狀,而組件又可連接,以產生更多電力。近年來，隨著人們環保意識的增強,光伏發電由于其環保性得到了較快發展。

為了配合國家光伏發電的需要,我公司在風力發電組合式變壓器的基礎.上開發出兩個系列光伏發電用變壓器。

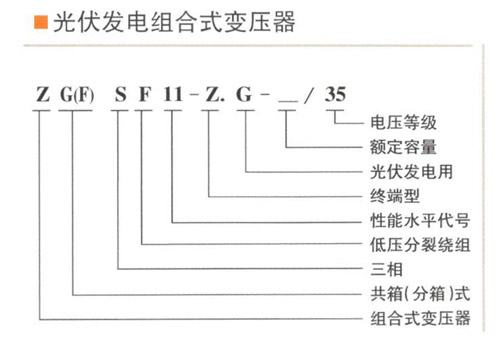

ZG(F)SF11-Z.G- /35系列三相分裂式無勵磁調壓光伏發電組合式變壓器。

該系列產品除變壓器低壓側繞組、出線方式和電器設備采用特殊結構外,其余結構類似于風力發電組合式變壓器;低壓側設有雙分裂繞組和2路出線,能同時與兩組光伏發電機組相連，低壓側配置必要的電器保護元件。具有電氣性能好、體積小重量輕、運行可靠、安裝使用方便和性價比高等優點。

正常使用環境條件及用途

海拔高度:2000m

環境溫度范圍:- 45C- +45C戶外風速:≤35m/ s

相對濕度:日平均值≤95%,月平均值:≤90%安裝地點:安裝在無火災,爆炸危險,嚴重污穢，化學腐蝕及劇烈震動的場所

超出以，上正常使用環境條件,用戶可與本公司協商解決

適用于50Hz、35kY級風力發電系統,變壓器的額定容量為500~ 1600kVA,專用于光伏發電。

產品結構特點

設計思路:采用“兩機一變”方案,即兩臺光伏發電機組配一臺變壓器。低壓側為雙分裂繞組和2路出線,并配備低壓電器系統,能同時與兩組光伏發電機組相連。

用戶可以在相同機組容量下,提高單臺變壓器輸出容量,大大節約用戶投資和運行成本。其余結構特點類同風力發電組合式變壓器。
